Lampe |
|
Lampen werden in der Fernsprechtechnik in Form elektrischer Glühlampen für Anruf-, Schluß-, Kontrollzwecke, ferner als Signallampen benutzt. Ihre Verwendung an Stelle der Anrufklappen oder Schlußklappen bietet hauptsächlich den Vorteil, daß an einem Arbeitsplatz erheblich mehr Anrufzeichen untergebracht werden können, das Aufrichten der Klappen nach Eingang eines Anrufs wegfällt, und daß der Betrieb sich weniger geräuschvoll gestaltet. Dadurch wird die Leistungsfähigkeit des Bedienungspersonals gesteigert.
|
|
|

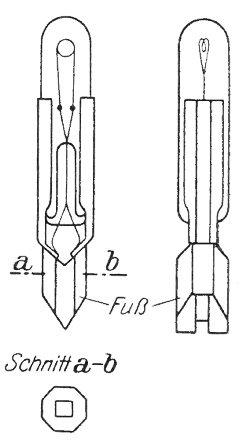

Die Anruflampen (Bild 1) bestehen aus einem etwa 35 mm langen, oben und unten zugeschmolzenen Glasröhrchen von rd. 6,5 mm Durchmesser. In dem Röhrchen befindet sich ein Kohle- oder Metallfaden, dessen beide Enden mittels zweier durch die Glasröhre hindurchgeführter Drähte mit zwei isoliert voneinander an dem Röhrchen befestigten Stromzuführungsblechen in Verbindung stehen. Der untere spitz auslaufende Teil des Röhrchens trägt einen meist achteckigen keilförmigen Fuß aus Isolierstoff (z. B. Hartgummi), in dem die Zuf ührungsbleche festgeklemmt sind und der infolge seiner besonderen Form ein unrichtiges Einsetzen der L. in die Fassungen verhüten soll. Die Anruflampen werden in der Regel von der Amtsbatterie, (24 V in ZB-Anstalten, von 60 V in SA-Ämtern) gespeist und häufig in Lampenstreifen zu 20 Stück gefaßt. Farbige Abdecklinsen aus Glas unterscheiden z.B. Anruflampen (weiß), Schlußlampen (rot) oder Überwachungslampen (grün). |
|
|
|
|
 |

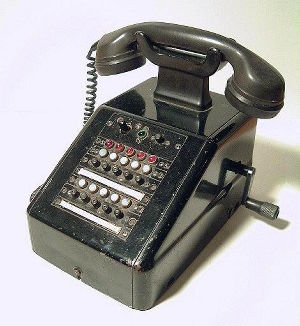

Beispiel für die Anwendung von Fernsprechlampen in einem Eisenbahn- OB-Befehlsschrank für 10 Leitungen mit 1 Rufkontrollampe (grün) |
