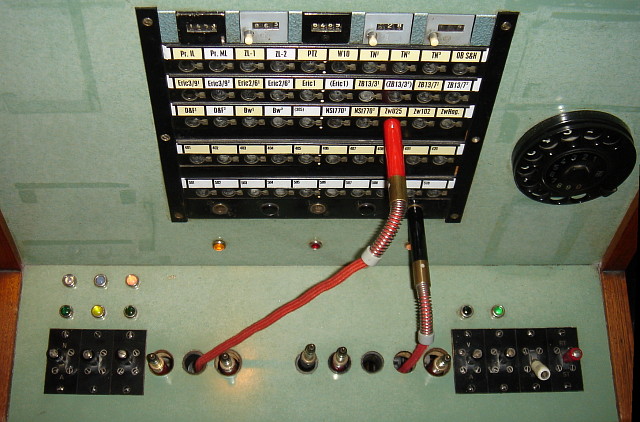

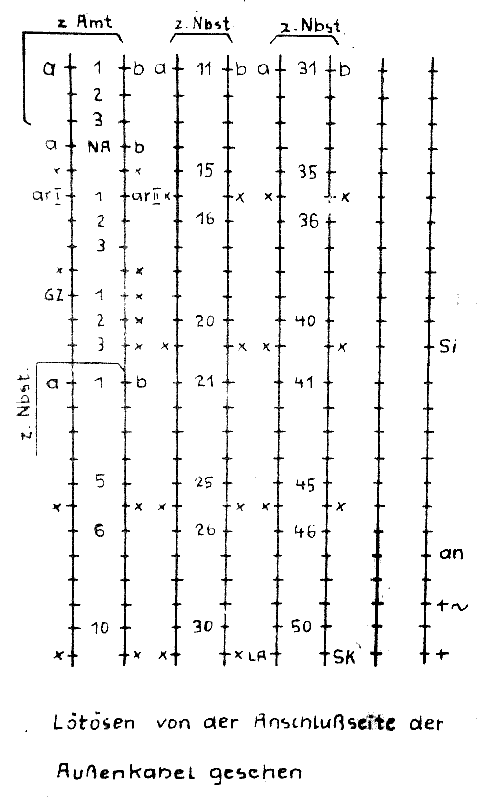

Bedienfeld:
Links: 3 Amtsleitungen
Amtskipper vorn: Amt Abfragen - hinten: Nebenstelle über
Amtsstöpsel
Schlußlampe (grün) - blinkt bei wartendem/gehaltenen
Amtsgespräch - leuchtet: Schlußzeichen
Anruflampe (weiß)
Amtsstöpsel Vermitteln von Amtsgesprächen, Ruf
der Nebenstelle (Einschnursystem)
Mitte:
Stöpsel 4...7: Innenverbindungs-Schnurpaare (VS Schnurpaar
2 fehlt)
rechter Stöpsel: Abfrageschnur (direkt mit der Abfrageeinrichtung
verbunden)
Rechts:
schwarze Kipper: Abfrageschalter f. Schnurpaare (vorn: Abfragestöpsel,
hinten Verbindungsstöpsel)
darüber: dazugehörige Schlußlampe (grün)
- leuchten, wenn beide Nebenstellen aufgelegt haben
weißer Kipper: Weckerabschalter (vorn: Wecker aus)
roter Kipper: hinten: Rufen, vorn: Test (?mit dieser
Funktion werden die Anruflampen abgeschaltet)
auf der vorderen
Fläche ('Spiegel'):
gelbe Lampe: Anrufkontrolle (leuchtet auffällig, solang
noch ein Anruf ansteht)
rote Lampe: Doppelbelegung (flackert, wenn mehr als ein Abfragekipper
geschaltet sind)
weiße Lampe: Wartelampe (hinter der rechten Schnur,
leuchtet, solange Warteklinken belegt)
unterer Einzelklinkenstreifen
(Klinken 1, 3 und 5):
Warteklinken für die 3 Amtsleitungen, hier Amtsstöpsel
stecken, wenn Anruf nicht sofort weitervermttelt werden kann, Wartelamape
(weiß) leuchtet.
darüber:
5x10 Nebenstellenklinken mit darüberliegenden Anruflampen,
da diese in direktem Stromkreis mit dern Nebenstellenapparaten liegen,
leuchten sie je nach Apparate- und Schleifenwiderstand mehr oder
weniger hell. Zur besseren Kenntlichmachung von Anrufen leuchte
die zentrale Anrufkontrollampe (gelb) mit. Durch Tasten des Test-Kippers
(rot) nach vorn können die Anruflampen manuell geflackert werden,
um sie u.U. besser identifizieren zu können.
Oben:
Gesprächszähler für Amtsleitungen
#1 Summe, rückstellbar --- #2 Summe, rückstellbar ---
#3 rückstellbar
|
