Klappenschrank ADD 1331 f. 3 Amtsltg., 9 Nebenstellen Ericsson |
 |
|
Gehäusekappe abgenommen, Frontplatte vorgeklappt Alle Funktionen werden lediglich mit Schaltern, Schauzeichen(relais)
und nur wenigen Relais
(rechts oben: die drei Amtsschleifen- und -halterelais, rechts Polwechsler-
und Schnarrrelais) realisiert. |
 |

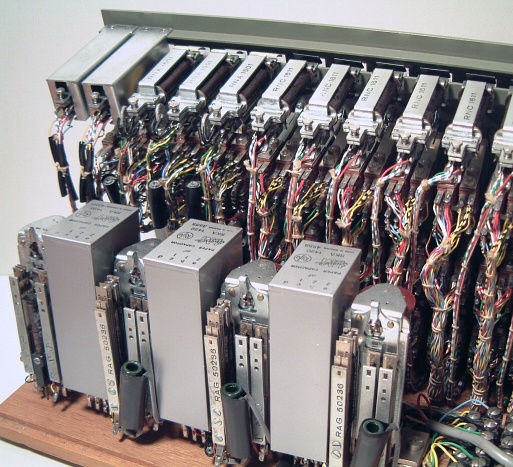

| Ansicht geöffnet, von hinten. Vorn die Relais: ganz links Ruf- und Polwechslerrelais, dann drei Amts-Schleifenüberwachungsrelais mit angebauten Halterelais (linke Federsätze, "Seitenschalter"); dazwischen im Metallbecher drei und Kombi-Kondensatoren. Im Hintergrund oben die Schauzeichen: links zwei Speiserelais für die beiden Inneverbindungswege, daneben drei Fallklappen für die Amtsleitungen, daran anschließend die Nebenstellenanrufzeichen. |
