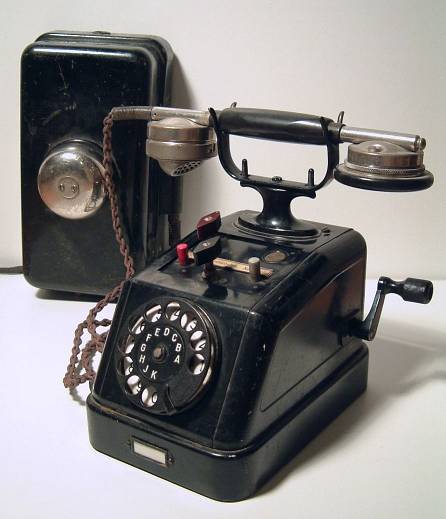

Apparat komplett mit Beikasten

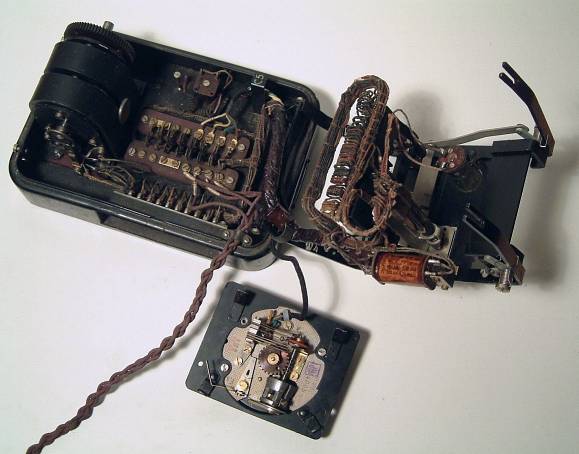

Apparat geöffnet:

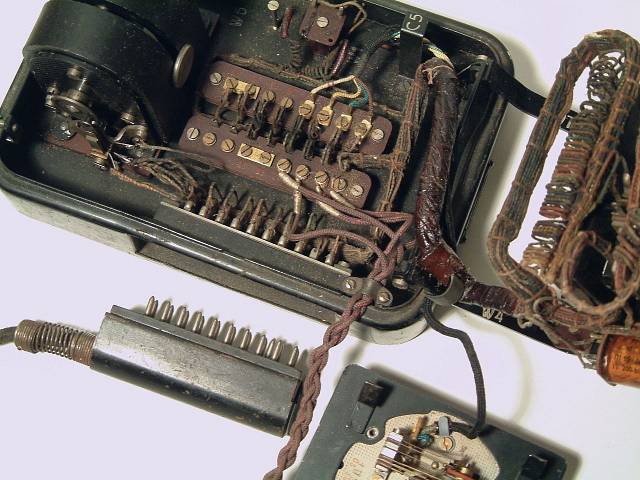

Detail: Steckverbinder für Apparateschnur
Erstmalig wurde beim Zwischenstellenumschalter SA 25 eine steckbare Geräteschnur verwendet, die - an beiden Enden mit einem Stecker versehen - damit unkompliziert ausgetauscht werden kann.

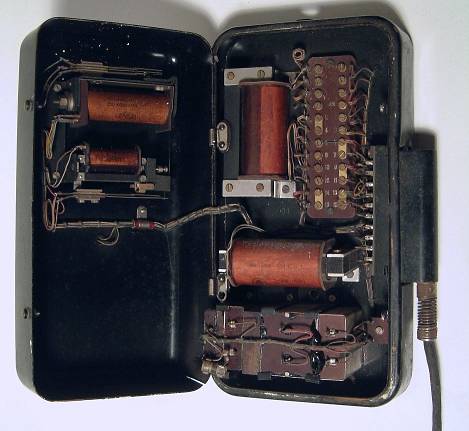

Beikasten, geöffnet.
Im Deckel links die beiden Relais.
Rechts die Speisebrücke sowie Klemmenleisten, an denen neben den Leitungsanschlüssen der Apparat an unterschiedliche Betriebserfordernisse (z.B. Mitläuten des Hauptstellenweckers bei Nachtschaltung) angepaßt werden kann.

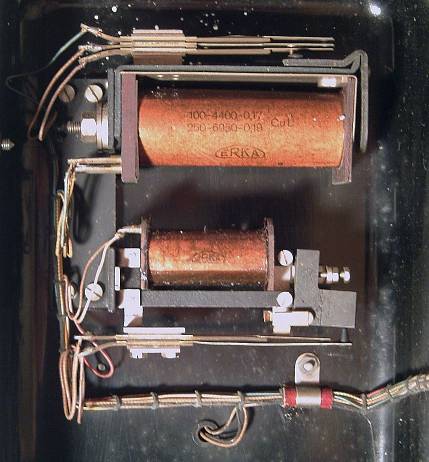

Detail.
Oben: Speise- und Überwachungsrelais R. Es zieht beim Abheben der Nebenstelle an und betätigt den Gleichstromwecker (auf dem Beikastendeckel).
Unten: Anrufrelais AR. Wechselstromrelais, wird durch den Rufstrom vom Amt erregt und läßt ebenfalls den Apparatewecker läuten. (siehe: Schaltplan)
