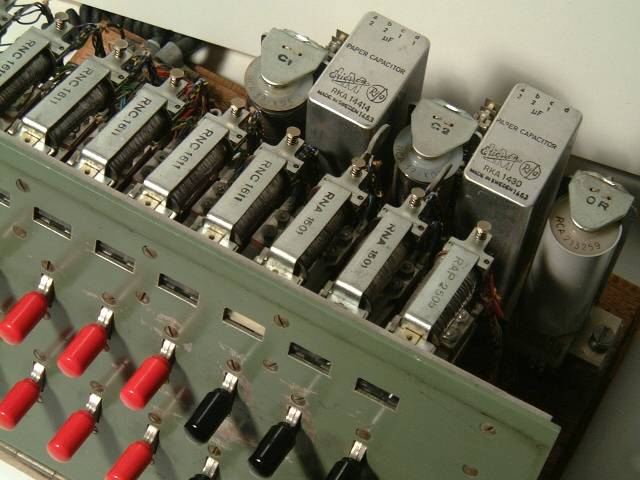

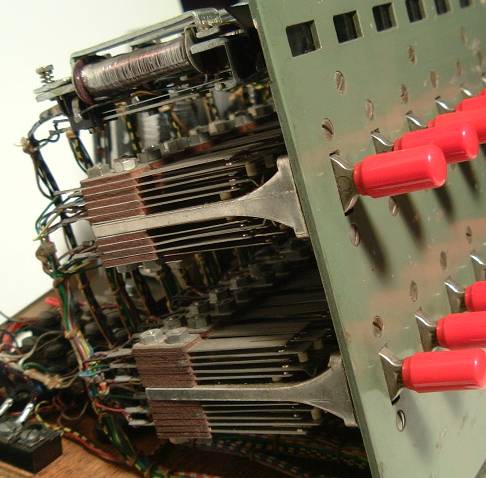

Schauzeichen.
Über den roten Kipphebelschaltern
befinden sich die jeweiligen Nebenstellenanrufzeichen (RNC 1611).
Die nächsten beiden (RNA 1501; 2. u. 3. v.l., linkes sichtbar)
arbeiten als Fallklappen für die Amtsleitungen und werden beim
Abfragen mechanisch zurückgestellt
Das rechte "Schauzeichen" (RAP 2505) dient als Speiserelais
für den internen Verbindungsweg und hat keine Fahne (evtl.
normalerweise vorhanden, da Fenster vorgesehen).
|

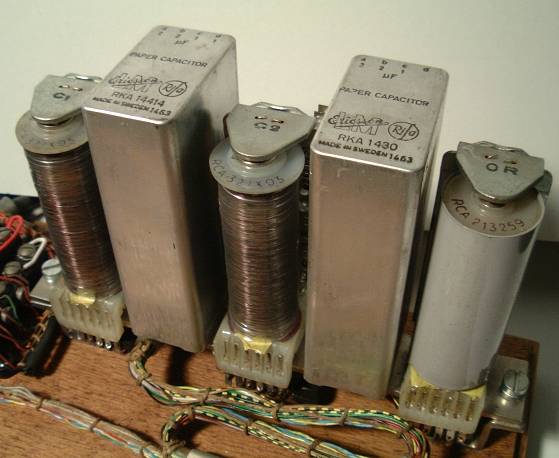

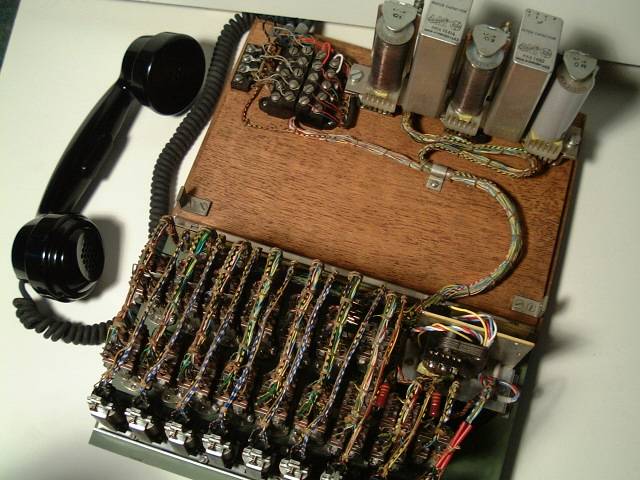

Relais und Kondensatoren.
Links die beiden Amts-Schleifenrelais
(C1, C2), dahinter versteckt jeweils ein kleines Halterelais (überbrückt
die Zeit bis zur Nebenstellenmeldung bei ankommenden Amtsverbindungen);
rechts Rufrelais (OR, arbeitet alternativ als Summer oder Polwechsler!).
Beachte die zusammengefaßten Kondensatoren
|
