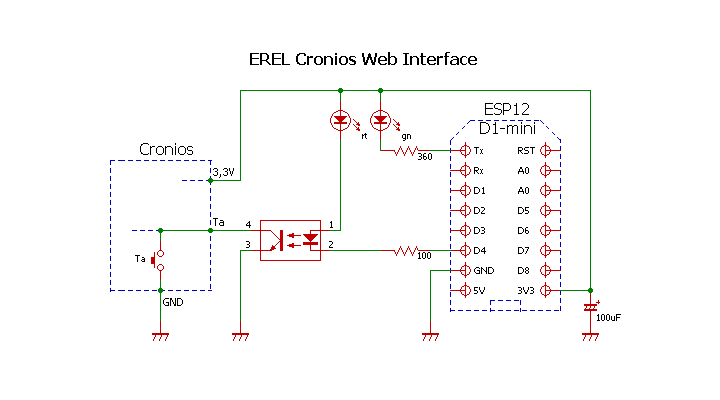

Zur Fernsteuerung des Cronios-Controllerboards wird - da keine freien Ports verfügbar sind - der Tastkontakt des Drehimpulsgebers "angezapft", [GND] und [Ta]:

Als Web/WLAN-Controller wird ein ESP-8266-Modul verwendet, hier ein
ESP-12E - WeMos D1 Mini WIFI 4MB. Bereits das einfachste ESP-01-Modul wäre ausreichend!

Das ESP-8266-Modul läuft mit der Firmware ESP-BASIC (momentan Alpha 3.0), die vorher entsprechend aufgespielt werden muß, siehe
https://www.esp8266basic.com/
Die dazugehörige Dokumentation findet sich ebenfalls auf der Website, außerdem siehe
Anleitungen für WiFi-Konfiguration, Speichermanagement und Anwender-Softwareuploads.

ESP-Basic Interface-Software zur Steuerung von Diamex-Cronios-Modulen:

Cronios, allgemein:: ESP-CSI.txt
Cronixie-Version:     ESP-CNI.txt

Das ESP8266-Modul erzeugt damit zeitgerecht die entsprechenden Tasten-"Betätigungen" ("aktiv"=geschlossen bzw. "passiv"=geöffnet) und stellt dafür zur Verfügung:

*   drahtlose Netzwerkanbindung (WLAN)
*   Web-Oberfläche zur Bedienung mittels Internetbrowser
*   UDP-Schnittstelle
*   Message-Schnittstelle für Url-Requests

Die rote LED signalisiert die Tastenbetätigung, die grüne LED Empfangsbereitschft.

Bedienung über die Weboberfläche:

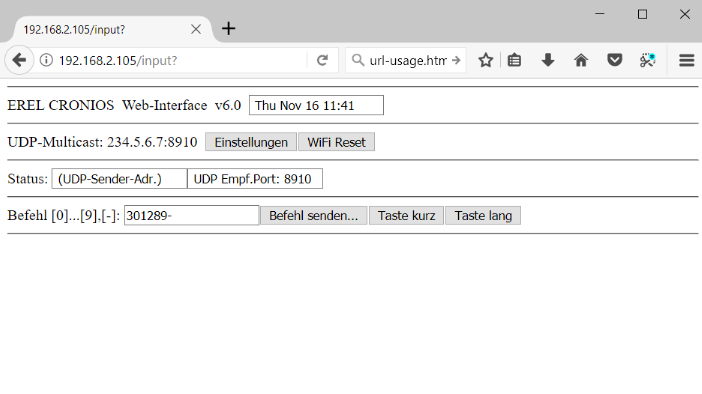

Die allgemeine Cronios-Web-Interfacesoftware ESP-CSI.txt stellt eine einfache Weboberfläche bereit:

[WiFi Reset]    Löschung aller WLAN-Einstellungen, offener Zugangspunkt mit der SSID ESP
Status               links: Absender-IP, rechts: aktueller Befehlsstatus
Befehl:              manuelle Eingabe von Befehlen (s.u., z.B. 3999999) und Übergabe an Cronios

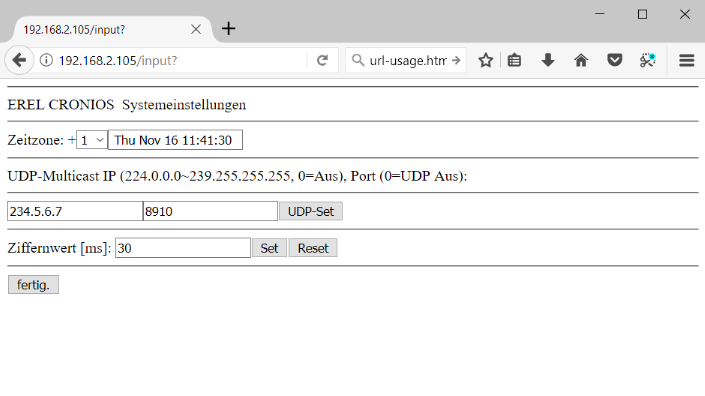

[Einstellungen] -> Konfigurationsseite:

Zeitzone      Auswahl UTC-Differenz, Anzeige aktuelle Zeit
UDP...         Eingabe von UDP-Multicast-IPs sowie UDP-Port, Ausschalten des UDP-Servers
Ziffernwert  Feinkonfiguration der Ziffernimpulslänge (20...30...40 ms)

Leider arbeitet die Kombination ESP-Basic-Webserver - PC-/iOS-Browser nicht stabil:
Von manchen Rechnern ist die Weboberfläche nicht aufrufbar; es kommt unregelmäßig zu Abstürzen oder keinen Reaktionen auf Eingaben. Unter Umständen wird sogar die Konfiguration beschädigt...
Insofern kann ich leider keine Gewähr für fehlerfreien Betrieb übernehmen!
Die UDP- und Messageschnittstellen arbeiten aber zuverlässiger! Computer, die das Interface nicht direkt über dessen IP-Adresse erreichen, können dennoch UDP-Multicast nutzen.

Kommandos bestehen aus UTF-8(ASCII)-Ziffernfolgen:
0...9 Ziffer 0...9
-     Ziffer 10

Beispielkommando: 1234

Steuerbefehle bginnen mit dem Minus-Zeichen "-":
-0 ... -4     Zeitzone (Differenz in Std. zu UTC)
-6            kurzer Tastendruck (100 ms)
-7            langer Tastendruck (1000 ms)
-920 ... -940 Kalibrierung Ziffernimpuls (20...40 ms, Standard 30 ms)

Beispielkommando: -1 (MEZ)

Im Unterschied zum seriellen Interface werden die Befehle nicht mit einem "+" abgeschlossen, es wird auch kein CR/LF erwartet!

UDP-Schnittstelle:

Das EREL-Cronios-Webinterface empfängt UDP-Telegramme an die Modul- oder Multicast-IP-Adresse und übermittelt diese als Ziffernimpulsfolgen an das Cronios-Modul. Voraussetzung ist, daß dafür ein UDP-Empfangport festgelegt wurde.
Die empfangenen Befehle und deren erfolgreiche Weitergabe werden dem Absender ebefalls via UDP-Telegramm quittiert.

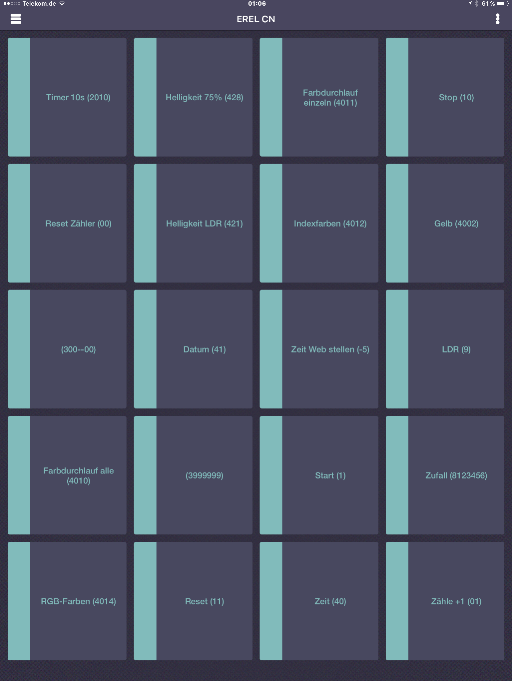

Als Sende-Software eignet sich jedes UDP-/Packet-Programm, z.B. CMD Remote für iOS:

oder mein Windows-Programmt: ECS-UDP.exe
(falls angefragt hier die dazugehörige Runtime-DLL)

Message-Schnittstelle

Das Web-Interface akzeptiert auch sog. Url-Requests in der Form
http://192.168.4.1/msg?bef=1234
Ein derartiger Seiten-Aufruf übermittelt die nach bef= folgenden Zeichen (Ziffern bzw. [-]) an das Cronios-Modul, im Beispiel 1234.
