Die zu prüfendem Leitungen bzw. Sprechstellen werden mit Hilfe einer 6-adrigen Prüfschnur von der Sicherungs- oder Trennleiste am Hauptverteiler über Prüfklinken mit dem "Kleinen Prüfschrank" verbunden.

Solange sich die Schalter La und Li noch in Ruhelage befinden, ist die Außenleitung mit der Innenleitung verbunden, Der Sprechverkehr des Teilnehmern wird nicht gestört. Das Gespräch eines Teilnehmers kann nach Abnehmen des Handapparates mitgehört werden.

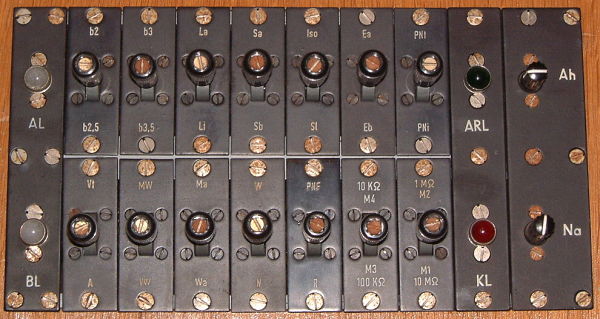

Durch Umlegen des Kipphebelschalters
  La    werden beide Zweige der Außenleitung,
  Li     werden beide Zweige der Innenleitung,
  Sa    wird die Feinsicherung des a-Zweiges,
  Sb    wird die Feinsicherung des b-Zweiges
angeschaltet.

Die übrigen Kipphebelschalter haben folgenden Zweck:
  Vt     vertauscht a- und b-Zweig der Leitung,
  A      trennt den Prüfstöpsel ab und schaltet die Abfrageeinrichtung des Prüfschrankes zur Übertragung 535 S 9/1 durch
  VW   schaltet nach Umlegen von A die Abfrageeinrichtung des Prüfschrankes auf den der Prüfstelle zugeordneten Vorwähler.
  Ea    legt Erde an die a-Ader im Prüfschrank.
  Eb    legt Erde an die b-Ader im Prüfschrank.
  R      schaltet den Rufstrom an.
  PNF dient in Verbindung mit der Prüfnummernklinke PNK zur Nummernschalterprüfung mit Feinprüfgerät
  Wä   schaltet die Speisung des Prüfschrankes ab und legt einen Gleichstromhaltekreise in die a-/b- Leitung.
  Ma   schaltet in Verbindung mit M1 ... M4 das Ohmmeter an die Leitung, um Fremdspannungen festzustellen.
  W     schaltet den Wechselstromwecker ein.
  MM  polt bei fremder Plusspannung auf der a- oder b-Leitung das Ohmmeter um.
  N      paßt die Püfschaltung an Nebenstellenanlagen mit Speisebrücke an.
  Iso    trennt den Prüfschrank von der über den Prüfstöpsel angeschlossenen Leitung,
  SI     bildet Schleife mit der Außen- bzw. Innenleitung, je nachdem La oder Li geschaltet sind.
  PNt  schaltet den Frequenzmesser zur Prüfung der Nummernschalter-Ablaufzeit an.
  PNi  schaltet den Strommesser zur Püufung des Nummernschalterimpulsverhältnisse an,   b2/b2,5/b3/b3,5 schalten Dampfungsglieder von 2... 3,5 N zwischen die zu prüfende Leitung und den Sprechkreis des Prüfschrankes ein.
   M1/M2/M3/M4 schalten bei Isolations- bzw. Widerstandsmessungen den gewünschten Meßbereich ein. Meßbereiche:
     M1 ...  10 M-Ohm
     M2 ...    1 M-Ohm
     M3 ...100 K-Ohm
     M4 ...  10 K-Ohm

Zweck dar Drucktasten:
  Na   schaltet die Leitung von der Übertragung auf eine Sonderabfragestelle (Nachtschaltung).
  Ah   hält den Anruf, der den Prüfschrank über die Übertragung erreicht.

Aus Klinke BK wird Strom für den Impulsschreiber entnommen.
An Klinke PNK wird der Impulsschreiber mittels Stöpselschnur angeschlossen.
Regelwiderstand RQ ermöglicht es, bei gedrückter Taste TN das Ohmmeter auf Vollausschlag einzuregeln.
